50 Kva 3 fazių transformatorius

50 Kva 3 fazių transformatorius

Nominali galia: 50 kva 3 fazių transformatorius
Pirminė įtampa: 10000V
Antrinė įtampa: 400V
Varža: 4 %
Jungti grupes:Dyn11
Siųsti užklausą
Aprašymas

Produkto pristatymas



50 Kva 3 fazių transformatorius pagamintas naudojant aukštos magnetinės indukcijos silicio plieną. Dėl laipsniško laminavimo proceso pasiekiamas mažesnis tuščiosios eigos nuostolis ir sumažintas triukšmas. Jo apvijos pagamintos iš aukštos kokybės varinės elektromagnetinės vielos su segmentuota apvijų konstrukcija, užtikrinančia puikų atsparumą aukštos įtampos ir didelės srovės smūgiams. Transformatoriaus korpusas pagamintas iš didelio stiprumo šalto valcavimo plieno plokščių, padengtų trijų sluoksnių apsaugine epoksidine danga, kuri padidina jo atsparumą korozijai ir smėlio erozijai. Aukščiausios kokybės medžiagos, išskirtinis meistriškumas ir griežta kokybės kontrolė kartu užtikrina puikų šio transformatoriaus veikimą.



„Hozee Electric“ laikosi griežto kokybės valdymo ir procesų kontrolės, kad užtikrintų, jog kiekvienas pristatytas transformatorius atitiktų reikiamus standartus ir pasiektų 100 % priimtinumo testą. Iki šiol išlaikėme nulinio gedimo gamyklos rekordą ir sulaukėme didelio klientų bei pasaulinės rinkos pripažinimo. Mūsų transformatoriai sukurti pagal pagrindinius tarptautinius standartus, įskaitant IEC, ANSI ir DOE.



Paraiškos ir atrankos vadovas



1. Kokioms mažoms reikmėms tinka 50 kVA transformatorius?



50 kVA trifazis transformatorius yra kompaktiškas ir ekonomiškas maitinimo sprendimas mažos apimties operacijoms. Jis gali valdyti abendra prijungta apkrova nuo 40 kW iki 50 kW(darant prielaidą, kad galios koeficientas yra nuo 0,8 iki 1,0). Dėl šios talpos jis yra idealus pasirinkimas įvairioms nedidelės apkrovos aplinkoms:


Mažos gamyklos ir dirbtuvės: Puikiai tinkaautomobilių remonto dirbtuvės, medžio apdirbimo dirbtuvės, metalo gamybos dirbtuvės ir nedidelės spaustuvėskurios valdo keletą variklinių mašinų (pvz., tekinimo staklės, šlifuokliai, kompresoriai, suvirinimo įranga).



Žemės ūkio ir ūkininkavimo operacijos: Suteikia patikimą galiąūkiai, gyvulininkystės įrenginiai, grūdų džiovyklos ir drėkinimo sistemossu vidutiniais maitinimo, vėdinimo ir vandens siurbimo galios reikalavimais.



Mažos komercinės patalpos: Tinka maitinimuisavitarnos parduotuvės, maži prekybos centrai, restoranai, greito maisto parduotuvės, grožio salonai ir nedideli biuraikur apkrovą daugiausia sudaro apšvietimo, ŠVOK, šaldymo ir pardavimo vietos sistemos.



Nuotolinės arba laikinosios svetainės: Puikus pasirinkimasstatybvietėse, telekomunikacijų bazinėse stotyse ir nuotolinio stebėjimo stotysekuriems reikalingas kompaktiškas, lengvai montuojamas ir patvarus maitinimo šaltinis.




2. Kaip pasirinkti tarp 50 kVA ir 100 kVA?



Norint suderinti išankstines investicijas, veiklos sąnaudas ir ateities poreikius, labai svarbu pasirinkti tinkamą pajėgumą. Ši palyginimo lentelė gali padėti klientams priimti pagrįstą sprendimą:


Apsvarstymo faktorius 50 kVA transformatorius 100 kVA transformatorius
Tipinės programos Mažos dirbtuvės, vieno žmogaus mašinų dirbtuvės, mažos mažmeninės prekybos parduotuvės arba viena didelė mašina (pvz., 30 AG variklis). Didesnės dirbtuvės, bendruomenės prekybos aikštės, kelių aukštų nedideli biurų pastatai arba operacijos, kai vienu metu veikia keli įrenginiai. .
Bendra prijungta apkrova (kW) Tinka~40-50 kWpastovi apkrova. Tinka~80-100 kWpastovi apkrova.
Pradinė investicija Mažesnė pirkimo ir montavimo kaina. Didesnė pirkimo ir montavimo kaina.
Eksploataciniai nuostoliai Mažesni tuščiosios eigos ir apkrovos nuostoliai, todėl sunaudojama mažiau energijos. Didesni tuščiosios eigos ir apkrovos nuostoliai, palyginti su 50 kVA agregatu.
Būsimas apkrovos augimas Ribota galimybė pridėti daug naujos įrangos (pvz., kitą didelę mašiną) be perkrovos rizikos. Siūlo daugiau laisvų pajėgumų, leidžiančių ateityje plėstis (pvz., pridedant elektromobilių įkroviklius, naują gamybos liniją) nedelsiant nekeičiant.



Paprasta atrankos taisyklė


Pasirinkite50 kVA transformatoriusjei jūsų dabartinė apskaičiuota bendra apkrova yra mažesnė nei 40 kW, jūsų biudžetas yra ribotas ir per ateinančius 5 metus numatote labai nedidelį apkrovos augimą.


Pasirinkite100 kVA transformatoriusjei jūsų apkrova jau artima 50 kW, turite kelis didelius variklius, kurie dažnai įsijungia, arba planuojate plėsti savo veiklą ir norite išvengti transformatoriaus keitimo išlaidų ir prastovų vėliau.



3. Realaus pasaulio taikymo atvejai



1 atvejis: nedidelė dailidės dirbtuvė


5 darbuotojų baldininkas valdo keturias medienos apdirbimo stakles (stalinis pjūklas, obliavimo staklės, jungiklis, dulkių surinkėjas), kurių bendra vertė ~35 kW ir biuro apšvietimą/AC. Jie pasirinko50 kVA transformatoriuskaip ekonomiškai efektyvų sprendimą, kuris puikiai susidoroja su jų vienu metu esančia didžiausia apkrova su saugia marža.


2 atvejis: bendruomeninis ūkis


Vidutiniam ūkiui reikalingas 20 AG laistymo siurblys, keli ventiliatoriai (iš viso ~10 kW), tvartų ir sandėliavimo aikštelių apšvietimas. Bendra apkrova yra mažesnė nei 40 kW. Jie įrengė a50 kVA trifazis stulpinis transformatorius, kuri užtikrina patikimą, mažai priežiūros reikalaujančią galią net ir per didelės paklausos auginimo sezoną.



Tiekimo apimtis



Produktas: Paskirstymo transformatorius;

Fazių skaičius:

3 fazė; Nominali galia: Iki 2500 kVA;

Pirminė įtampa: 11KV/10,5KV/10KV;

Antrinė įtampa: 400V; Vektorių grupė: Dyn11;

Pritaikoma gamyba: Taip.



Pritaikoma gamyba



Besivystanti maitinimo aplinka ir įvairūs elektros poreikiai reikalauja specializuotų transformatorių. Siūlome individualų 50 Kva 3 fazių transformatorių ir kitų modelių gamybą pagal kliento reikalavimus. Mūsų techninė komanda, gavusi klientų pateiktus techninius dokumentus, pateiks techninį atsakymą per 24-48 valandas. Patvirtinus technines specifikacijas, mėginių gamyba gali būti baigta maždaug per 10 dienų, kad klientas galėtų patikrinti; masinių užsakymų pristatymo laikas yra derinamas tarp abiejų šalių.



Techninė 3 fazių transformatoriaus specifikacija



Modelis

S11-M-50kVA-10/0,4

Tipas

Į alyvą panardinamas galios transformatorius

Standartinis

IEC60076/GB1094

Nominali galia

50kVA

Dažnis

50HZ

Fazė

Trys

Aušinimo tipas

ONANAS

Pirminė įtampa

10 KV

Antrinė įtampa

0.4KV

Apvijos medžiaga

Varis

Vektorių grupė

Dyn11

Varža

4%

Bakstelėkite Keitiklis

NLTC

Bakstelėjimo diapazonas

±2*2,5 % @ Pirminė pusė

Nėra apkrovos praradimo

0.13 KW

Dėl apkrovos praradimo

0.91KW

Priedai

Standartinė konfigūracija



Transformatoriaus proceso srauto diagrama

product-870-814



Transformatorių brėžiniai



Hozee Electric inžinieriai suprojektuoja aukščiausios kokybės transformatorių brėžinius, atsižvelgdami į klientų pritaikymo reikalavimus, įskaitant aukštą įtampą, žemą įtampą, varžą, tuščiosios eigos praradimą, apkrovos praradimą ir kitus parametrus.

product-1104-781

product-800-600
Apvija:Pagaminta iš aukštos kokybės elektrolitinio vario, pasižyminčio puikiu elektros ir šilumos laidumu. Palyginti su aliuminio viela, jis pasižymi didesniu mechaniniu stiprumu, sumažina sūkurinės srovės nuostolius ir odos poveikį.
product-800-600

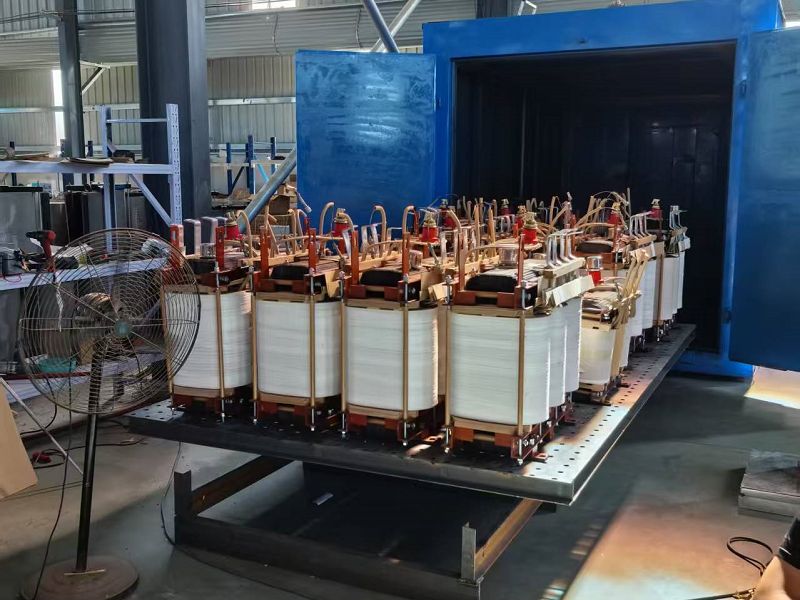

Transformatoriaus kūno džiovinimas:Šis procesas pašalina drėgmę iš transformatoriaus šerdies, pagerina izoliacijos našumą, kad išvengtų gedimų, sulėtintų izoliacinės medžiagos senėjimą, kad būtų pailgintas eksploatavimo laikas, ir sumažinami dielektriniai nuostoliai, kad pagerintų eksploatavimo efektyvumą.
product-800-600

Bakas:Transformatoriaus korpusas pagamintas iš didelio stiprumo šalto valcavimo plieno plokščių su trijų sluoksnių epoksidine apsaugine danga, užtikrinančia stiprų atsparumą korozijai ir smėliui.



Transformatorių bandymas



Siekiant užtikrinti, kad gaminio kokybė atitiktų tarptautinius standartus, visapusiški bandymai apima tuščiosios eigos nuostolius, tuščiosios eigos srovę, apkrovos praradimą, varžą, temperatūros kilimą ir kt.



product-800-600
product-800-600





Konteinerių siuntimas

Transformatorius tvirtinamas geležiniu rėmu ir sutvirtintas plieniniais vieliniais lynais, kad būtų išvengta poslinkio transportuojant jūra, užtikrinant saugų pristatymą.

product-1080-1440



DUK



K: Kur yra jūsų pagrindinė rinka?

A: Mūsų transformatoriai buvo eksportuoti į daugiau nei 30 šalių visame pasaulyje, o pagrindinės mūsų rinkos yra Afrikos šalys, Pietų ir Šiaurės Amerikos šalys, taip pat Azijos šalys.

K: Koks yra jūsų pristatymo laikas?

A: Paskirstymo transformatorių, kurių galia mažesnė nei 5000 kVA, pirkėjas patvirtina brėžinius per 30 dienų. Didesni transformatoriai priklauso nuo pajėgumo ir komponentų, paprastai užtrunka 30–90 dienų (naudojant importuotus komponentus)

K: Kokius mokėjimo būdus sutinkate?

A: Priimami tiek T/T (telegrafinis perdavimas), tiek L/C.

K: Kokių standartų laikotės?

A: IEC 60076 standartas, taip pat visi kiti pagrindiniai tarptautiniai standartai, tokie kaip ANSI, CSA, UL ir kt.

K: Kokią transformatoriaus pakuotę turite?

A: Standartinė pakuotė, su suvirintu geležies rėmu, supakuota į faneros dėžutę.
